通信世界网消息（CWW）随着5G建设广度和深度的不断拓展，5G基站规模日益庞大，前传网络的重要性也愈发凸显。C-RAN组网相比较D-RAN，在从规划到建设到维护等方面都具有明显优势，有利于加快5G网络重构转型，优化网络资源调配，践行公司降本增效战略。
在无源波分建设方案基础上，如何保障前传C-RAN网络的安全性，强化运维管控，浙江移动做出诸多探索。
聚焦5G前传业务高质量发展，率先完成国内半有源CWDM集采
传输网络作为“包容万象”的基础网络，随着无线、家客、集客、新业务等“四轮驱动”业务规模不断扩大，尤其5G网络架构变化，组网日益复杂，对网络安全也愈发敏感，网络事件牵一发而动全身，蝴蝶效应凸显。以无源波分为基础的C-RAN网络，承载业务量大，但缺乏保护机制和管控手段，网络安全控制难度大，网络隐患大。
浙江移动寻求在无源波分基础上，获取高效保护机制和故障/性能管控手段，从被动抢修向主动管控转变，从网元故障处理向网络性能管理转变。以此为诉求，浙江移动统筹考虑各项成本、功能性能等，最终确定了半有源CWDM系统建设方案，并编写了《中国移动浙江公司半有源CWDM设备技术规范》。

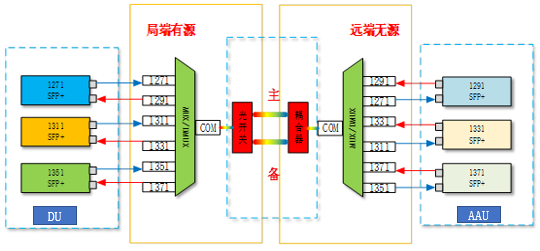

图1 有源CWDM（6波系统）示意图
如图1所示，半有源CWDM系统采用非对称的设备形态，由局端有源CWDM设备、远端无源CWDM设备、DU侧彩光模块、AAU侧彩光模块、网管系统组成，要求半有源CWDM设备可提供保护和自动倒换机制，支持前传网络的可管理性和可运维性，局端有源CWDM设备和远端无源CWDM设备复用多个波长进行传输以节省光纤资源。同时，要求支持提供4G/5G业务混合传输，实现4G/5G统一前传。
在系统保护方面，半有源CWDM系统需提供基于不同光缆路由的光层1+1保护功能，支持主备光功率差和最小接收光功率门限两种倒换触发条件，不需要信令支持，保护倒换时间小于50ms，并支持两种倒换返回模型（返回式/非返回式）。
其中，局端有源CWDM设备需集成光开关，配合主备线路光功率检测，通过光开关从故障线路切换至备用线路，保护业务的正常传输，以实现保护恢复功能；局端有源CWDM设备在设备掉电、重启上电、主控板故障、主控板/业务板更换拔插情况下，应不影响业务；要求局端有源CWDM设备断电后，业务单板桥接状态应支持无电保持，不采用电池供电，保证业务不中断。
此外，远端无源CWDM设备集成耦合器，同时接收主用及备用两路光信号，实现保护恢复功能。
在故障定位/性能检测方面，依托网管平台和半有源CWDM设备实现系统内、系统间光功率监测，实现前传网络故障精准定位和性能监控（如图2所示）。

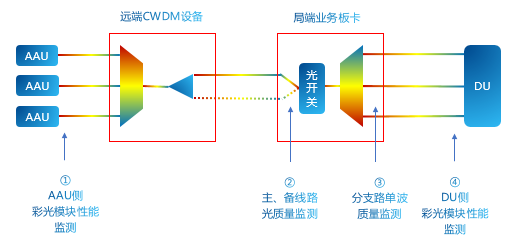

图2 半有源CWDM系统参考点设置
其中，监测点①、④功能在无线网管上实现，监测点②、③功能在半有源CWDM网管上实现。
同时，针对6波系统和12波系统，分别制定了6+2监测模型和12+2监测模型，具体如下。如图3所示，在6+2监测模型，分支路侧各分支路单波部署1个PD单元，共部署6个PD单元，主备线路侧收光方向各部署1个PD单元，共部署2个PD单元，要求所有PD单元都集成在局端业务板卡内。其中，要求支持对主备线路侧收光功率（参考点②）监测，并上报网管系统，同时，要求支持对各分支路单波光功率（参考点③）监测，并上报网管系统。
在12+2监测模型，分支路侧各分支路单波部署1个PD单元，共部署12个PD单元，主备线路侧收光方向各部署1个PD单元，共部署2个PD单元，要求所有PD单元都集成在局端业务板卡内。其中，要求12+2监测模型与6+2监测模型功能相同。

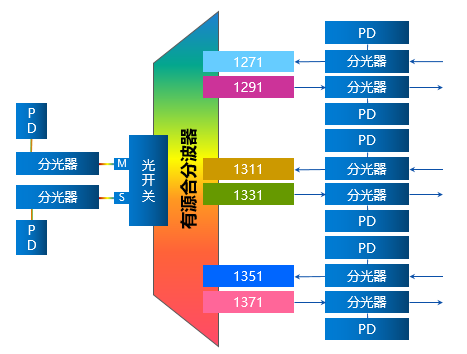

图3 6+2光功率监测模型
在此基础上，浙江移动制定了《中国移动浙江公司半有源CWDM OMC系统测试规范》《中国移动浙江公司半有源CWDM设备系统测试规范》，并于2020年4月17日完成了全国第一个半有源CWDM集采，共采购15000套CWDM设备，此次集采共计27家设备商参与竞标，最终由迅特、瑞斯康达、烽火、格林威尔中标。
锻造C-RAN智慧运维新动能，率先启动管控一体的集中化OMC系统研究
随着半有源CWDM网络的引入，需要充分考虑网管OMC的部署。不同的部署方案对投资成本和后期运维影响截然不同：高投入不一定带来高效能，如果分别部署各厂家OMC，势必导致OMC数量多、建设成本高，同时异构的OMC必然导致后期维护压力大。
依托NFV/SDN集中控制、软硬解耦的理念，浙江移动开展前传半有源集中化OMC系统研究，旨在打造一套具备解耦能力的网管系统，推进传输集中化运维，实现一套网管系统集中管控多家前传设备，打造“一站式”高效运维系统，助力智慧运维快速转型。
如图4所示，浙江移动通过制定统一的网管架构模板，采用B/S模型，统一网管与设备间的交互标准，并由各厂家开发实现对网管架构和交互标准的适配，进而屏蔽各厂家异构差异。

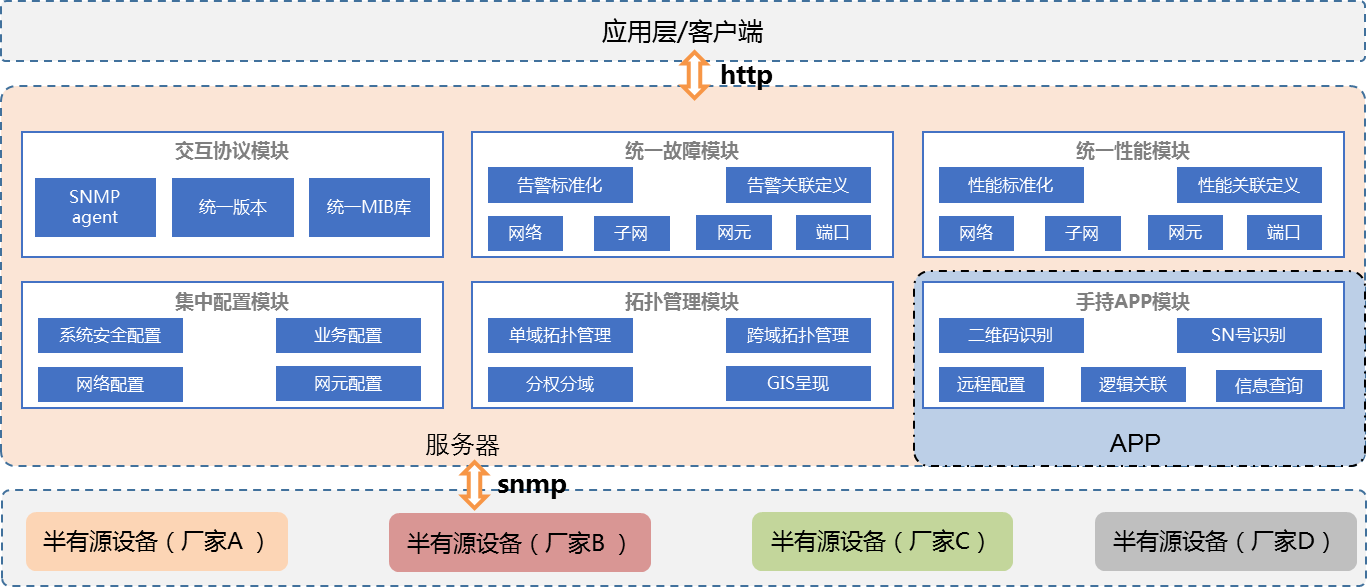

图4 集中化OMC系统架构
在此基础上合理规划组网方案，浙江移动在省中心集中部署一套前传半有源集中化OMC系统，实现全省11个地市半有源波分设备统一、集中管控，实现智慧高效运维的同时，也有助于灵活组网和资源调配，如图5所示。

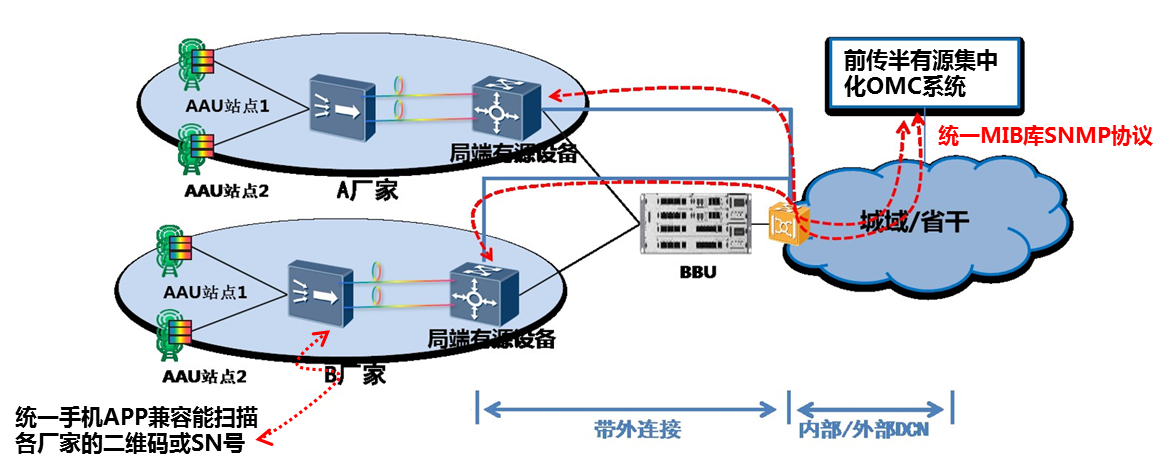

图5 半有源集中管控组网拓扑示意图
