通信世界网消息（CWW）在现代通信网络中，精确的时间同步是确保系统高效运行的关键。1588v2协议，也称为精确时间协议（PTP），正是为此而生。本文将深入解析1588v2协议的工作原理，并通过实际测试用例展示其在实际应用中的表现。
1588v2协议概述1588v2协议是一种用于在网络中实现高精度时间同步的协议。它通过在网络中时间戳信息的精确传递与动态补偿机制，使得各个节点能够调整本地时钟，实现微秒级甚至纳秒级的时间同步。该协议广泛应用于电信、电力、工业自动化等领域。
1588v2是如何进行时钟同步的
1588v2协议主要分为两大部分来实现时钟同步功能：
1.建立同步体系：协议使用最佳主时钟算法BMCA，通过选取主时钟，建立主从拓扑关系，进而在整个PTP网络中建立起同步体系。
2.同步本地时钟：协议使用本地时钟同步算法LCS，通过PTP数据报文在网络主从节点之间的交换，计算各从节点本地时钟与主时钟间的时间偏差，调整本地时钟，使之与主时钟同步。
1588v2协议定义了E2E和P2P时间同步机制以及one-step和two-step时间同步模式，本文以E2E同步机制以及one-step模式为例向各位解析1588v2协议时间同步过程，具体同步过程如下：
①Master在t1时刻发送Sync报文，并将t1时间戳携带在Sync报文中；
②Slave在t2时刻接收到Sync报文，在本地产生t2时间戳，并从报文中提取t1时间戳；
③Slave在t3时刻发送Delay_Req报文，并在本地产生t3时间戳；
④Master在t4时刻接收到Delay_Req报文，并在本地产生t4时间戳，然后将t4时间戳携带在Delay_Resp报文中，回传给Slave；
⑤Slave接收到Delay_Resp报文，从报文中提取t4时间戳。最后Slave节点得到了一组时间戳（t1，t2，t3，t4）。
假设Master到Slave的发送链路延迟是Tms，Slave到Master的发送链路延迟是Tsm，Slave和Master之间的时间偏差为Offset，则：
t2-t1=Tms+Offset
t4-t3=Tsm-Offset
结合上面两组方程，得到：
(t2-t1)-(t4-t3)=(Tms+Offset)-(Tsm-Offset)
经过移项推导得到：
Offset=[(t2-t1)-(t4-t3)-(Tms-Tsm)]/2
如果Master和Slave之间的收发链路延迟对称，那么Tms=Tsm，即Tms-Tsm=0。将Tms-Tsm=0代入上面的公式，得到：
Offset=[(t2-t1)-(t4-t3)]/2
这样Slave就可以根据t1，t2，t3，t4四个时间戳计算出自己和Master之间的时间偏差Offset，再对本地时间进行偏差调整，就实现了Slave与Master的时间同步。
测试用例为了验证1588v2协议在实际应用中的性能，我们设计了一个简单的测试用例。
设备：一台支持1588v2协议的交换机，一台信而泰1588v2测试仪表。

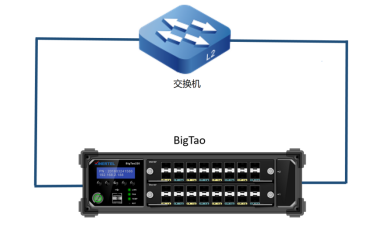

网络拓扑：交换机两个口与信而泰1588v2测试仪相连。
测试步骤如下：
1.交换机配置1588v2协议，配置为E2E机制和one-step模式，然后启动1588协议；
2.仪表根据网络拓扑图预约对应的端口，使端口上线；

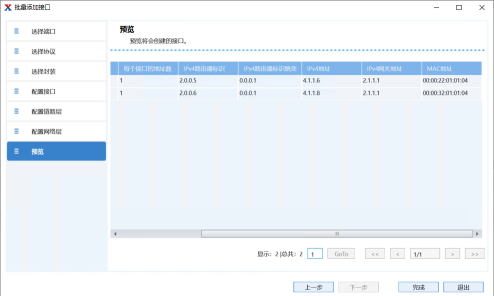

3.添加用于运行1588协议的接口，两个物理端口分别对应两个逻辑接口；
4.添加1588协议，并绑定对应的接口。路径延迟测量机制选择“Request Response”，同步模式选择“One Step”，配置与1588交换机对应；
5.启动仪表1588协议，切换到1588协议统计界面，记录从时钟与主时钟的时间偏差。
信而泰IEEE 1588v2解决方案
1.BigTao-V机箱
BigTao-V（BigTao220/BigTao6200）系列机箱搭配1588/TSN测试板卡，可以满足多种场景测试：
移动IP承载网设备1588时间同步性能测试
PON网设备1588时间同步性能测试
以太网交换机1588时间同步性能测试
智能电网设备1588时间同步性能测试
工业自动化设备1588时间同步性能测试
轨道交通设备1588时间同步性能测试
2.1588/TSN千兆测试板卡V2-1G-8M-TSN
支持8个1000M/100M/10M RJ45电接口
支持8个1G SFP光接口
3.1588/TSN万兆测试板卡V2-10G-4M-TSN
支持4个10G/5G/2.5G/1G/100M RJ45电接口
支持4个1G/10G SFP+光接口
