通信世界网消息(CWW)痛点的诞生:一束光引发的百万级损失

在光猫生产线上,每30秒就有一台设备完成测试。然而,一个未被察觉的光功率上报偏差,可能让企业付出巨大代价:

返工黑洞:生产过程中Rx接收功率偏移0.2dB未拦截,光猫QA抽检失败,导致批次返工,每年返工成本XX万元;

口碑雪崩:运营商市场数据显示,光功率类问题占客户投诉的37%,直接拉低品牌NPS评分20%以上;

市场收缩:FTTR新业务中,因功率稳定性缺陷丢失30%份额的案例屡见不鲜。

质量与成本的二元对立,成为工厂难以逾越的鸿沟——传统校验需增1道工序、2个人力,成本飙升15%。

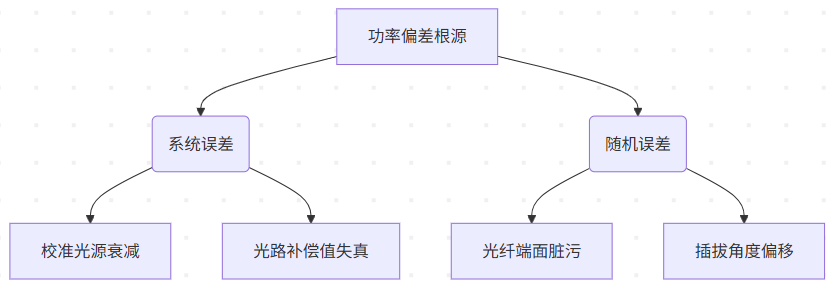

技术深潜:Offset偏差的双重陷阱

光功率上报偏差的本质,是硬件与生产环境的博弈。通过信而泰实验室的拆解,我们发现两类致命诱因:


1. 系统误差:光路校准的“慢性毒药”

独立攻击模式:光猫接口采用SC 单纤双向,Tx/Rx功率功率误差强相关,会想当然误认为只需要校准Tx方向功率即可。但是,实际上测试系统光路是单纤单向,Tx发送与Rx接收光路分开,且使用的波长不限同,导致两者Offset误差互不相干(如Rx偏移+0.2dB时Tx仍正常);只校验Tx,不能覆盖因为光路校准引起的系统误差,这种误差可能会影响Rx上报结果。

误差放大机制:校准环节光纤插损偏差仅0.1dB,但经补偿值计算后,测试功率误差可能达2dB。

2. 随机误差:生产现场的瞬时刺客

单纤双杀漏洞:脏污光纤一次插拔,同时拉低Tx/Rx功率上报值(关联性超90%);

不可复现性:同一设备连续测试5次,Rx功率波动达±0.8dB(远超0.5dB门限)。

破局之道:构建多级防御体系,确保全链路偏差可控

防御层级1BOB调测工位——Slope铁壁

在光模块校准环节,多点线性拟合成为黄金标准:

5点校验法:校准动态区间取5个功率点,拟合直线R²≥0.999;

非线性歼灭战:对InGaAs光电探测器,边缘功率点加测防非线性畸变。

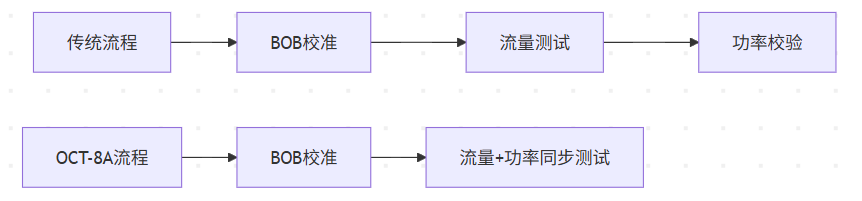

防御层级2:流量+功率校验工位——Offset狙击枪

信而泰Hunter OCT-8A的动态逆计算校验颠覆传统:

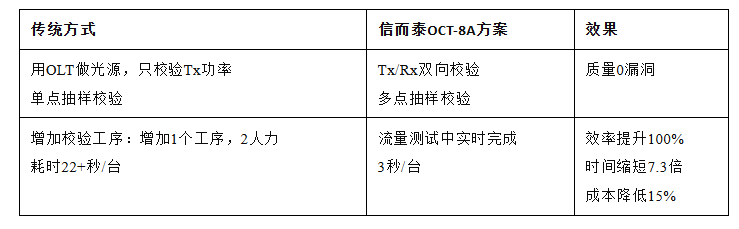

Hunter OCT-8A:重新定义测试生产力

能力铁三角:

1. 全域覆盖

同时支持Tx/Rx双防偏校验,拦截99.97%的功率异常;

多点校验,100%杜绝非线性畸变异常;

动态范围-50dBm~+10dBm,覆盖了GPON/XGPON/XGS-PON全场景。

2. 时空折叠


流量与功率校验一站式环境校准,一站式测试。

流量工序“测试及校验”节省1工序、2人力,单线月节本XX万元;

3. 资产永生

硬件模块化设计,多场景适应性,20分钟切换BOB调测/流量测试模式。

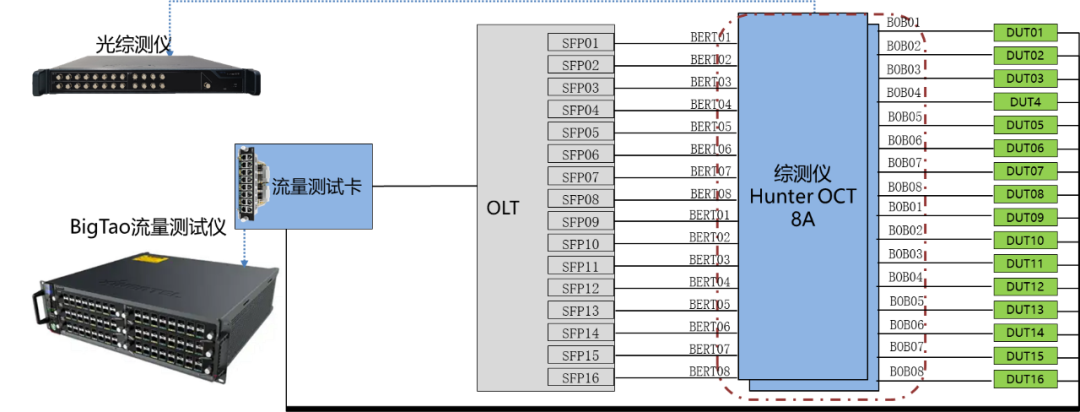

测试网络拓扑:

支持16个DUT整机功能测试&流量测试&功率校验并行测试;单机框可提供高达96个流量端口(任意速率组合),测试环境更简洁, Tx/Rx功率防偏校验不增加流量工位测试时间,可同时有效拦截DUT的Tx/Rx功率偏移,否则有漏测风险。


总结:从“防偏移”到“零偏差”

面对当“质量”与“成本”的边界,信而泰Hunter BOB生产测试解决方案用物理确定性对抗不确定性通过误差成因分析和光路设计革新,将功率校验从“单独工序校验”简化为“流量+校验一站式精准狙击”,在保证拦截率的前提下,显著提升生产和维护效率,持续为客户交付与质量保驾护航。
