通信世界网消息（CWW）随着近年来太赫兹技术研究在雷达和通信等领域的高速发展，对太赫兹测试仪器提出了更高的要求，仅能完成太赫兹频段连续波信号的谐波和杂散的测试已无法满足日益增长的测试需求，如何能够实现多功能测试，成为太赫兹技术硬件开发工程师越来越关注的焦点。
中电科思仪科技股份有限公司（以下简称：思仪科技）针对太赫兹频段高频多功能测试的需求，基于新一代太赫兹测试仪器平台推出了多功能测试解决方案。
脉冲信号分析
在通讯与数据传输系统测试中，脉冲信号分析是确保系统性能指标、可靠性和兼容性的关键环节。在系统测试和调试过程中，对高频、窄脉宽的脉冲信号捕获和分析，提出了较高的要求。

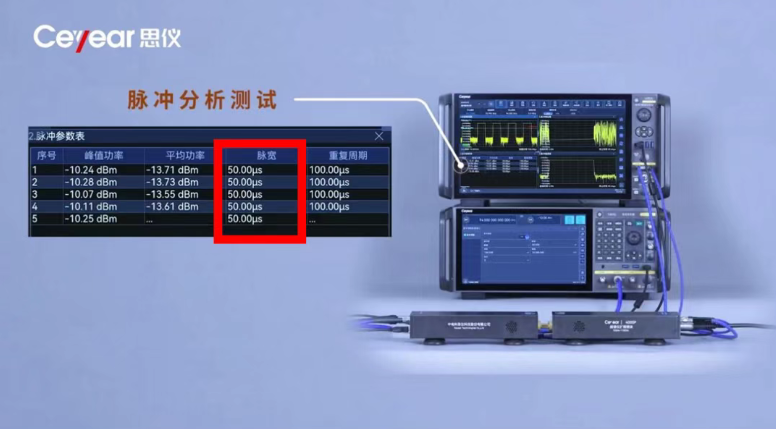

如下图所示，思仪科技太赫兹频谱分析仪通过配置脉冲信号分析选件，在主机10MHz分析带宽下，可实现载波频率81GHz、脉宽50us的太赫兹脉冲信号的参数分析和显示。
脉冲信号的测试参数有峰值功率、平均功率、脉宽和重复周期等，测试结果可在主机上进行清晰地呈现。
三阶交调测试
三阶交调测试是太赫兹系统中评估非线性失真的关键手段，尤其在多频信号共存的高频系统中至关重要，思仪科技太赫兹频谱分析仪支持太赫兹频段的三阶交调测试，测试结果一目了然。

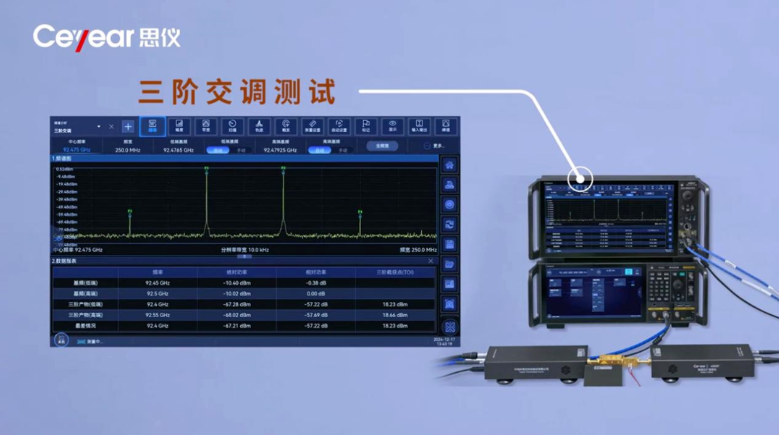

下图展示了待测件为75GHz～110GHz低噪声放大器的测试连接图，用两个倍频源产生的两路信号经合路器馈入待测件，经待测件产生的被测信号进入太赫兹频谱仪进行分析、计算和显示。

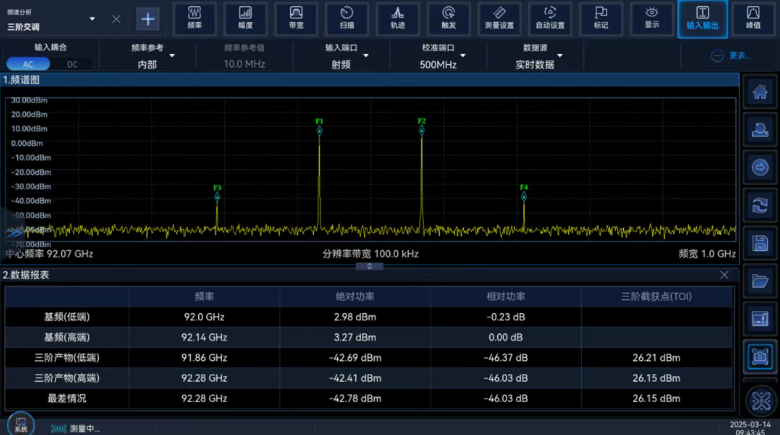

测试结果如下图所示：
从测试结果可知，该低噪放三阶截获点实测指标为26.15dBm。
此外，思仪科技新一代太赫兹频谱仪输入1dB压缩点最小值3dBm（170GHz及以下频段），支持更大的输入动态范围，可进一步提高测试的精度。
相位噪声测试

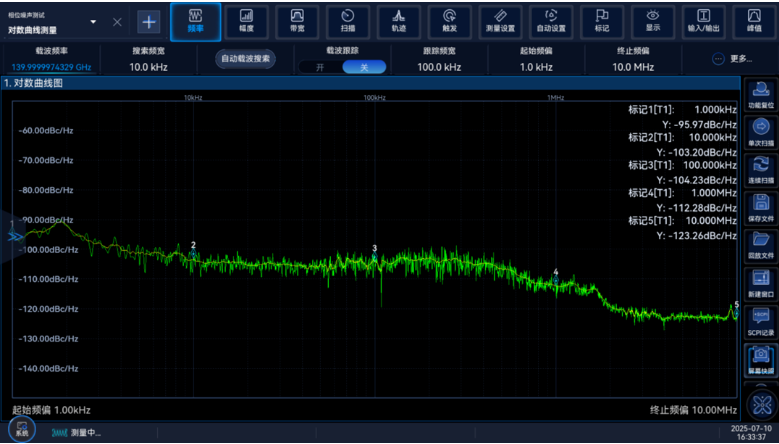

在太赫兹通信、雷达和卫星导航等高精度应用场景中，对信号相位噪声的测试非常重要，新一代太赫兹频谱仪扩频模块系统集成了相位噪声测试功能，可直接分析和显示太赫兹频段信号的相位噪声，测试便捷、迅速。如下实测图所示，采用太赫兹频谱仪测试D波段倍频源在1MHz频偏处（载波140GHz）相位噪声优于-122dBc/Hz。

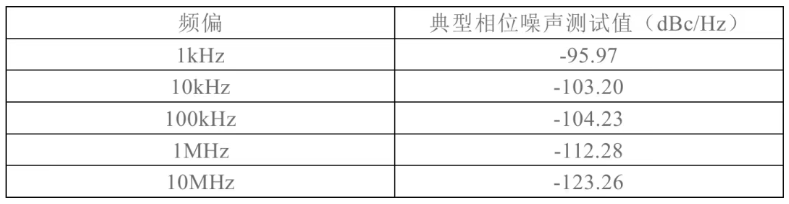

附载波140GHz典型相噪指标如下：
思仪科技新一代4000系列太赫兹频谱仪具有低变频损耗，高灵敏度，高输入1dB压缩点等特点，针对客户需求推出了多功能测试解决方案。在保证频谱测试准确度的同时，还可提供多样化、定制化的测试解决方案，为太赫兹测试技术研究与产业化开发测试保驾护航。
