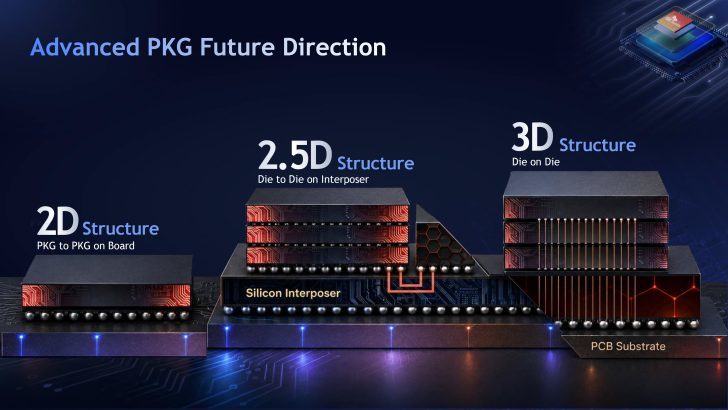

通信世界网消息（CWW）近日，SK 海力士称正借助英特尔 EMIB 等先进封装技术打造其下一代 HBM 解决方案，未来将进入 3D 封装阶段。
在 Hot Chips 2026 大会上，SK 海力士封装工程副总裁 Jaesik Lee 阐述了公司计划如何利用先进封装技术加速其 HBM 路线图。
HBM 结构由 3D 堆叠结构组成，通过 TSV（硅通孔）将多个核心芯片（DRAM IC）连接到基底裸片（base die）。HBM 目前最高可达 16 层，即 16-Hi 堆叠。
HBM 与 GPU 是独立的芯片，但通过 2.5D 封装安装在同一个硅中介层上。每个 HBM 模块还通过硅中介层包含 1024 个 IO 和 16 个通道，这些 IO 通过 PHY 将 HBM 堆叠连接到 XPU。
HBM 作为 DRAM 解决方案之所以重要，是因为它节省空间、功耗和运营成本。典型的 GDDR6 方案可提供 24GB 容量和 768GB/s 带宽，而配备四个堆叠的 HBM3E 方案可节省多达一半的空间，同时提供高达 144GB 容量和 4TB/s 带宽。
SK 海力士目前的路线图将 HBM4 作为顶级产品，DRAM 密度高达 24Gb，容量最高达 36GB，总计 2048 个 IO 位，IO 速度最高 8Gbps，带宽达 2048GB/s
