通信世界网消息(CWW) 随着“FTTX”工程不断推进与广泛应用，宽带提速效果日益显著，截至2016年10月末，8Mbit/s及以上速率的宽带用户总数达到2.59亿户，比上年末净增7833万户，占宽带用户总数的比例达88.1%。原有光纤熔接机已经难以满足目前种类繁多的光纤及其熔接应用场景，传统的光纤熔接技术正在经历变革。中国电子科技集团公司第四十一研究所（中国电科41所）推出的AV6481系列光纤熔接机热熔解决方案恰能帮助运营商、部队、企事业单位等客户实现包括FTTH在内的多场景熔接需求，解决使用与维护的后顾之忧。
线路测试也是保证光网络平稳运行的重要工作，业内通常采用光时域反射计，即OTDR对线路进行测试。中国电科41所是国内首家研制和生产光时域反射计的单位，在1986年研制出中国第一台光时域反射计，打破了国外的技术封锁和垄断，至今，从事光时域反射计研发和生产近30年。制定首部光时域反射计国家标准，至今已起草并制定国家标准3项、获国家火炬奖1项、省部级科技进度及科学技术奖6项，拥有多项国家发明专利。
目前，中国电科41所研制的AV6418系列光时域反射计，具有多种测试波长和不同的动态范围，可为用户提供近30种可选配置，满足绝大多数光通信网络的测试需求，获得2015年度中国质量协会科技创新优秀奖，同年，获得中国电子学会科学技术二等奖（如图1）。
图1 2015年度中国质量协会科技创新优秀奖和中国电子学会科学技术二等奖
AV6481系列光纤熔接机：传承经典，勇于创新
1. 适用光纤种类多、低损耗
AV6481系列光纤熔接机继承AV6471系列光纤熔接机熔接损耗低的特点，实现单模光纤熔接损耗不高于0.02dB。
2. 双向熔接功能
AV6481系列光纤熔接机实现双向熔接功能，使用户使用过程中不再受限于单方向熔接带来的不便。
3. 自动熔接和自动热缩功能
机器内增加自动检测元件，只要简单的菜单键设置就能轻松开启光纤的自动熔接以及光纤保护热缩套管的自动热缩功能（如图2）。

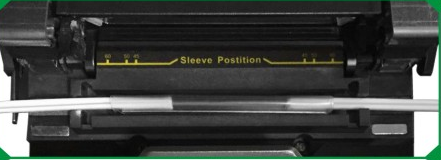

图2 自动熔接及光纤保护热缩套管
4. 衰减熔接功能
针对特殊场合实现衰减熔接功能，可以实现0.1dB到15dB的衰减熔接。
5. 远程互动维护功能
当用户遇到故障时，实现技术人员对熔接机的远程操作，及时发现故障原因，指导用户处理问题，真正实现光纤熔接机的远程维护。
6. 体积小、重量轻
体积小、重量轻，携带方便，可单手托举，环境适应性强、可靠性高，更适应光纤熔接机复杂的使用环境（如图3）。

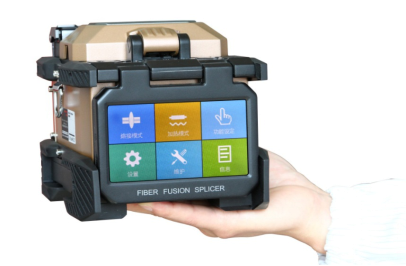

图3 AV6481系列光纤熔接机实图
7. “三防”设计
防水防尘达到IP52；经受严格的防摔试验，产品依然可以正常使用（如图4）。
图4 防水防尘IP52标准
8. 快速上手用户培训视频功能
拿到一台新的AV6481系列熔接机如何去正确使用它，对于一个从来没有使用过的人是一个很大挑战，相对于晦涩难懂的文字，AV6481系列熔接机所提供的视频教学将使客户更容易学会使用。
AV6418光时域反射计：应对接入网测试
AV6418光时域反射计是针对FTTx网络而设计的一款高性能多功能测试仪器。采用触摸屏和按键双重操作方式，操作非常方便；内置高级防反射的LCD显示单元，即便在野外环境下，操作界面也清晰可见；整机具有4路光接口，具备多模850nm、1300nm、单模1310nm、1490nm、1550nm、1625nm、1650nm波长的测试能力，可同时实现光功率计、VFL、在线测试功能。
仪器具有丰富的外部接口，既可通过以太网接口实现远程控制，也可通过两种不同的USB接口，实现外接U盘、打印机及与PC机数据通信。测试结果既可保存在机内，也可通过SD接口保存在SD卡中。机内配备有大容量的锂电池，工作时间长达8小时以上，适于长时间野外作业。
1. 主要特点
● ≤0.8m超短事件盲区，测试光纤跳线轻松自如；
● 45dB大动态范围，256k数据采样点；
● 高级防反射LCD，野外环境下显示界面清晰可见；
● 具有多种测试模式、触摸屏及快捷键操作；
● 通信光自动监测功能；
● 具有以太网远程控制功能；
● 双USB接口功能，可外接U盘、SD卡、打印机；
● 支持Bellcore GR196及SR-4731文件格式；
● WinCE视窗操作系统，中英文操作界面；
● 内置可视红光故障定位（VFL）及光功率计功能；
● 多种OTDR光输出头类型可随意更换，端面清洁更加方便；
● 应用软件在线升级，无需返回原厂。
其中，超短事件盲区特性，V6418具有≤0.8m的超短事件盲区，尤其适于对超短的光纤链路或光纤跳线的测试。
可视故障定位（VFL）功能，AV6418内置的可视红光故障定位（VFL）功能，可快速发现外置短距离光纤链路中的断点或大的损耗点位置，以便维护人员及时采取措施，节省时间。
自动测试及快速曲线分析，AV6418的自动测试功能使得用户无需了解更多的有关该仪器操作的细节，测试步骤变得非常简单，只需要接入光纤、点击【测试】按钮即可，仪器会自动设置最佳测试条件并最终给出准确的测试结果，快速准确地分析出测试曲线中的事件点或故障点及其位置信息，以事件表的形式列出线路中所有的事件信息，这对线路维护人员非常有用，只需观察事件表即可对被测线路的状况一目了然。
2. 利用AV6418完成PON网络测试
PON网络的光纤线路和一般线路最重要的区别是引入了分路器，分路器的引入改变了网络的运行和维护模式：PON网络的测试时需要穿透光分路器进行测试。目前从OLT到光分路器的光纤长度一般在20公里以内，光分路器到ONU的光纤的长度一般在2公里以内。这就要求所用OTDR拥有大的动态范围同时又有较小的盲区是非常重要的，应选用盲区尽可能小和距离分辨率尽可能高的OTDR，以便能精确分辨间距很短的多个事件点。
AV6418专门针对PON网络进行了特殊的优化，能够透过多达1:128的光分路器，拥有45dB大动态范围和≤0.8m的事件盲区，可以实现对PON网络各分支的精确测试。同时仪器还具有1625nm/1650nm波段的在线测试能力，不必中断业务的情况下即可轻松完成测试。
在PON网络构建时，可以使用AV6418提供的1310nm/1550nm波段进行测试，这样可以确保端到端链路的完整性，从而显著降低网络开通时发生问题的数量。在PON网络建设完成时，使用1625nm/1650nm波段进行测试，并将结果保存为模板，这样，在网络开通后，测试人员就可以使用AV6418提供的波形比较功能，通过当前测试曲线和保存的模板的比较，来定位异常点，并且可以比较所有事件（连接器，熔接点和分光器）的损耗，从而清楚的确定故障位置。
3. 利用AV6418搭建光缆监测系统
通过最近几年对全球数百个传输网络的故障分析，可以得到一个结论：在所有的光纤传输事故中，一半以上是以光缆为主的传输介质故障所导致，光缆是影响网络安全性的主要因素。在国内，随着通信业务质量需求的不断提高，光缆线路的维护与管理问题也日渐突出，同时光缆数量的增加以及早期铺设的光缆逐渐老化，也导致光缆线路的故障次数在不断增加。及时发现光缆故障和光缆隐患，对于降低光缆阻断的发生率，缩短光缆的故障历时，显得越来越重要。
光缆监测系统可以实现光缆故障的自动定位，为线路的运行维护人员提供一个自动化的维护与测试平台。更为重要的一点，光缆监测系统通过日常的测试，长期分析光缆网络的运行质量，及时发现网络中存在的隐患，实现光缆的预防式维护。
目前，在线监测和备纤测试是业界主流的监测方式。
在线监测方式：利用波分复用的技术，使测试波长与工作波长复合到一起，共享物理介质（光纤）来进行测试的一种方法。这种测试方法的优势在于可以直接反映在用纤芯的情况，对于接头故障，部分断纤的情况都可以测出来。但这种方式的弊端也非常明显：需要增加WDM模块分合波，同时还要在设备之前增加滤波模块滤掉OTDR的杂光，会增加系统成本；增加的光器件给系统引入了插损和潜在的故障点，对传输性能和可靠性有潜在影响 ；在系统部署时，需要割接承载有业务的光纤。
备纤监测是监测方式的一种。从理论上来说，一根光缆里的所有纤芯，不论是否使用，其受环境影响的程度和物理特性的变化大致相同，例如：外力作用、湿气渗透、线路受潮或线路断损等，所表现出的性能数据的改变情况基本相同。因此，通过测试备纤的性能基本上可以反映整根光缆包括工作光纤的性能。根据Bellcore的统计结果，大约有96％的光缆故障会影响光缆中的所有纤芯。光缆中的一根纤芯，就基本上可以间接反映出整根光缆的情况。这是光缆监测系统的备纤监测方式的理论基础。备纤监测在测试光纤链路中独享物理介质，即测试光与传输业务在同一根光缆的不同纤芯中传输，测试光与业务光物理上隔离。这种方式的优势在于成本低，部署方便，安全性高。弊端在于：测试结果无法直接反映在用纤芯的情况 ；测试光需要占用被测光缆中的一根备纤。
AV6418光时域反射计提供了基于网口的远程控制功能，同时仪器可支持在线测试功能。因此利用AV6418可以很方便的根据实际需要搭建光缆在线或备纤监测系统，同时仪器提供了完整的底层控制和数据分析及损耗计算动态链接库，尤其适于二次开发，便于用户进行系统的集成。同时利用AV6418提供的动态链接库，可以与服务器组成大型的光纤监测局域网，利用一台服务器即可完成局域网内各个局端的光纤链路的监测（如图5和图6）。
图5 AV6418 光网络监测方案示意图

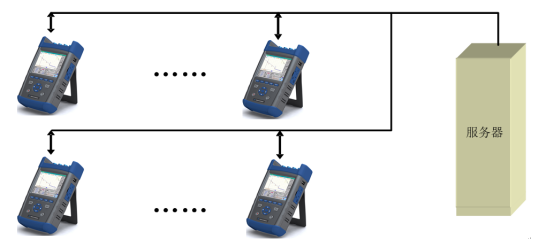

图6 AV6418组建光缆监测局域网示意图
综上所述，41研究所研发的AV6418光时域反射仪既能够用于光纤通信及光纤传感系统工程施工、验收、维护保障及抢修；又可以方便应用于系统集成商的光纤监测系统。AV6418将精确测量与操作便利特性完美的结合，为用户带来绝佳使用体验，为光网络顺利运营提有力的技术保障。
