1995年,比尔·盖茨在《未来之路》一书中写到:“因特网仅仅实现了计算机的联网,而未实现与万物的联网。”在万物互联的网络社会中,所有能受益于连接的事物都应被连接起来,我们的衣食住行用,几乎所有的一切都将处于智能化生存之中。物联网(IoT)因融合了物理世界与数字世界,正迅速成为各行业转型和智慧化的重要工具。

物联网具有典型的用例驱动特征,爱立信提供多样的IoT解决方案及与IoT相关的设备管理平台和云解决方案,从而完善不同垂直行业的IoT场景。这些跨行业应用将会给无线宽带网络带来更大的挑战。爱立信的创新产品和解决方案,引入了大量符合不同物联要求的新技术方案, 在跨行业协作上遥遥领先。

随着社会经济的快速发展,人们的工作生活高度集中于城市中,由此导致城市在资源、交通、防灾、环境、治安、医疗护理等方面远超过其承载能力,随着科技的快速发展,人们急待通过智能化、信息化技术进行智慧城市的建设,减轻城镇化加速带来的管理压力。随着物联网技术的快速发展演进,天然地融入到智慧城市应用建设中,加速驱动智慧城市建设。物联网在智慧城市应用建设中,扮演的是中枢神经系统的角色,物联网通过它的传感器全方位的感知着城市信息,通过云化的大数据物联网云平台对感知的数据进行分析处理,基于分析处理的成果,支持各种各样的城市应用服务,为生活在城市中的人们提供智慧,贴心的服务,使其生活健康,便捷,城市变得平安,生态,宜居。

国家“十三五规划”中明确提出“要积极推进云计算和物联网发展,推进物联网感知设施规划布局,发展物联网开环应用”。“十三五”期间工信部将重点深化物联网在智慧城市等重点领域的应用,建立城市级物联网接入管理与数据汇聚平台,推动感知设备统一接入,集中管理和数据共享利用。“全面感知,物联万物,创生智慧”,使我们的城市更加的智慧,生态,宜居。

爱立信打造的广泛的“智慧城市”相关应用案例如下。

爱立信智能光交箱方案

运营商正在使用的光缆交接箱数量巨大,分布广泛。而目前的光交箱基本均为无源设备,内部没有电源,所以几乎没有监控设备可以对其进行有效管控,维护管理人员不能及时获知光交箱状态,出现箱体被破坏等异常情况难以及时处理,这就可能导致光交箱的门锁较长时间处于打开状态,箱内设备容易受到风雨等自然因素和人为的破坏,从而对光纤传输网络的正常运行造成威胁。

同时,目前光交箱使用的大都是机械钥匙,由于光交箱数量庞大,且不断增长,对大量箱体机械钥匙的管理也会越来越困难。另外,光交箱施工、巡检人员频繁更换,也很难对开箱人员和开箱的时间进行有效管理和控制。

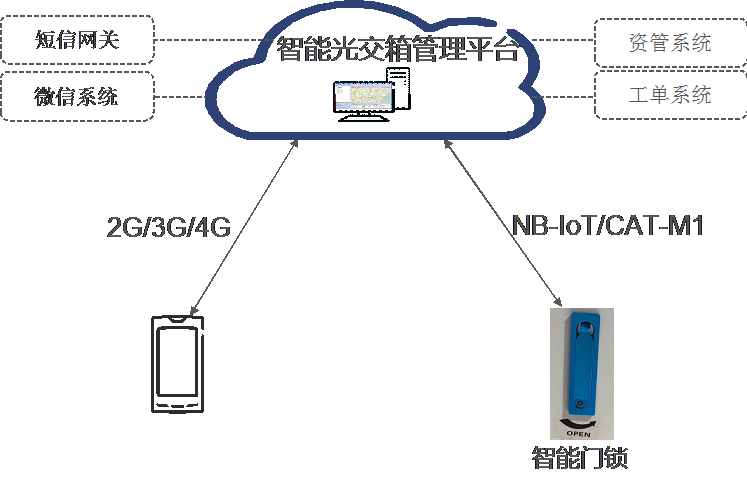

图1  智能光交箱管理平台

综上所述,对光交箱的智能化改造是提升运营商资源管理水平的必经之路,也是保障服务水平和提高竞争力的有力抓手。另外运营商也可以从光交箱管理业务拓展支持对供电箱、广电箱、铁塔基站室的管理。

爱立信智能光交箱系统架构

智能光交箱系统使用最新的蜂窝物联网技术,实现电子门锁功能,并能对光交箱温湿度、门锁状态等进行监控。如图1所示。

爱立信智能光交箱系统功能

智能光交箱可提供如下主要功能。

l  光交箱状态监控:门开关状态检测与上报;锁开关状态检测与上报;箱体温湿度检测与上报;异常状态告警(锁/门/温湿度)。

l  光交箱操作:扫描签到;扫码开锁;施工前后拍照上传。

l  锁管理:光交箱锁生命周期管理。

l  光交箱管理:光交箱生命周期管理。

以及:考勤管理(可选);与现有资管、工单等系统集成(可选);与短信系统对接(可选);与微信系统对接(可选)。

爱立信智能光交箱锁工作原理(如图2

智能光交箱锁利用先进的NB-IoT/eMTC技术实现手机发起、远程开锁等功能。

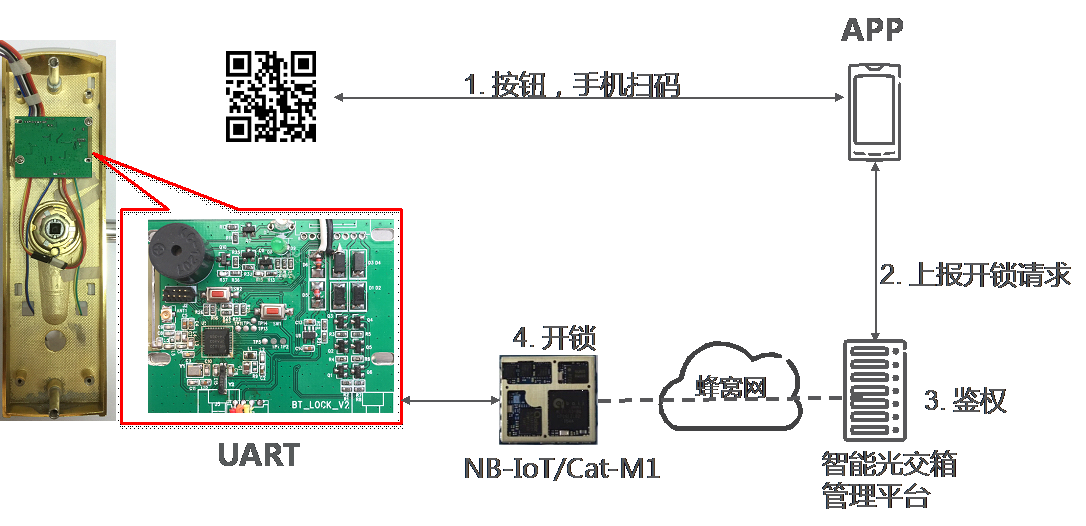

图2  智能光交箱锁原理

爱立信智能光交箱关键流程示例

智能光交箱的巡检或施工人员可以向智能光交箱管理平台提出开锁申请,管理者审批申请并创建开锁权限,后者可以拿手机打开光交箱门锁。光交箱定时上报状态。有人暴力开锁时,终端会实时上报,供后台及时干预。维护人员查看锁的信息(如低电量)并自行维护。如图3。

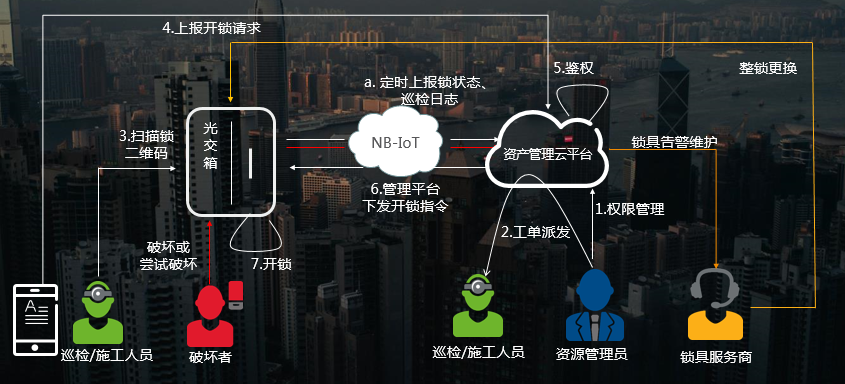

图3  智能光交箱关键流程

爱立信智能光交箱方案价值

智能光交箱方案对运营商的光交箱运营和管理有很大的价值:

›       提升管理水平;

›       优化服务质量;

›       降低运营和管理成本;

›       合理安排设备维保;

›       保障设备安全;

›       与现有系统有效整合。

爱立信智能雾化器解决方案

随着我国空气污染日益严重,呼吸系统疾病的发病率呈逐年上升趋势,特别是慢性呼吸系统疾病越来越成为危机人们身体健康的主要疾病,随着社会的人口老龄化的日益加剧,呼吸功能损害的各种呼吸系统疾病不断增加。

慢性阻塞性肺疾病目前居全球死亡原因的第4位,世界卫生组织公布,至2020年COPD将位居世界疾病经济负担的第5位。在中国,哮喘和慢性阻塞性肺病是最常见的慢性呼吸系统疾病。中国少年儿童的哮喘发病率为4%,诊疗率为86%,而成人哮喘发病率为1.78%,诊疗率仅为39%。

2017年3月,爱立信携手中国移动,与阿斯利康、无锡高新区政府签署了健康物联网合作备忘录,向病人、医生和医院提供完整的端到端基于蜂窝物联网的健康诊断护理方案,致力于解决我国呼吸系统疾病问题,从了解哮喘疾病渗透率以及诊疗率入手,这是双方提升影响力、履行社会责任的一个重要机遇与挑战。

爱立信智能雾化系统架构

爱立信提供了包括终端、连接、云平台、IOT组件以及智能雾化平台和应用在内的完整解决方案。由于当时NB-IOT网络还未大规模商用,我们采用了GPRS传感终端,考虑到未来的技术研究,爱立信还研发了NB-IOT版本的传感终端,并与阿斯利康共同在无锡完成了技术验证。如图4所示。

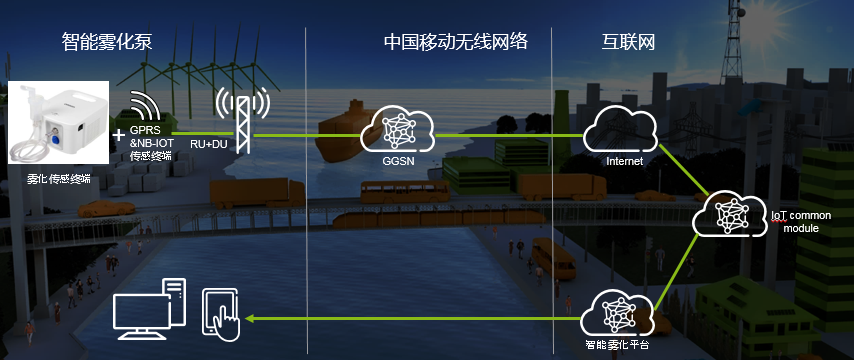

4   爱立信智能雾化系统架构

爱立信智能雾化系统功能


图5

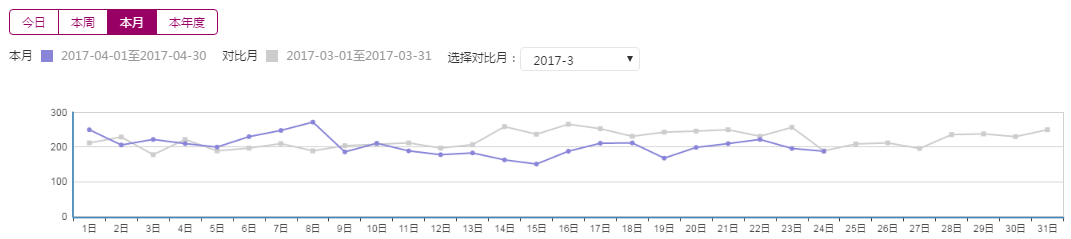

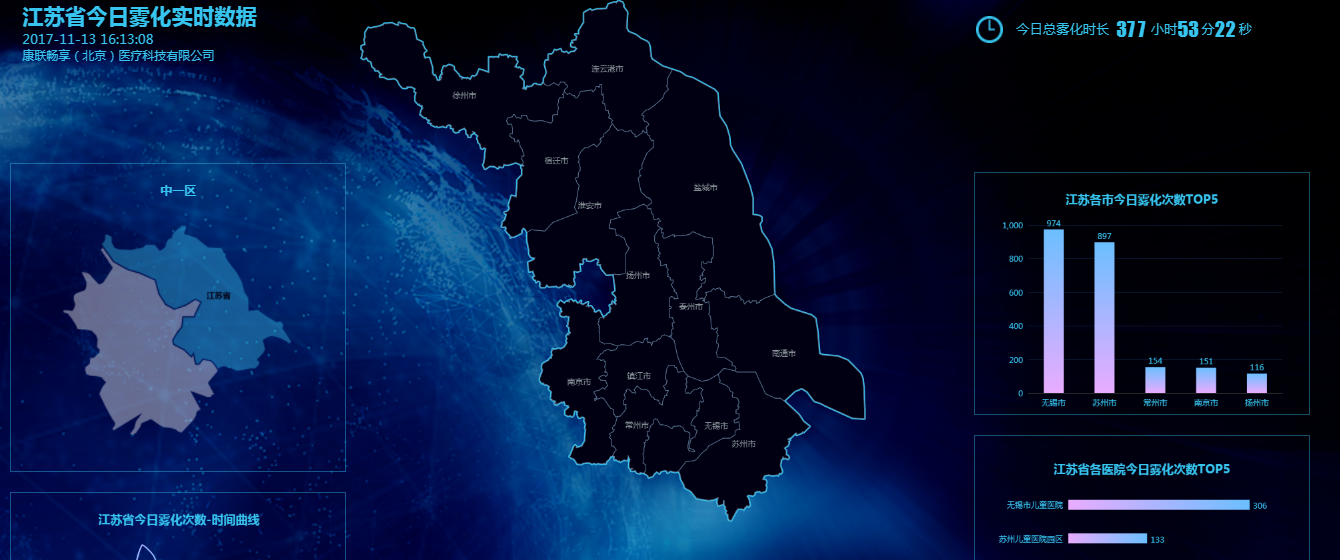

各省/市/医院雾化次数趋势分析和对吧,以此推测各地区哮喘发病状况及差异。如图6所示。



图6

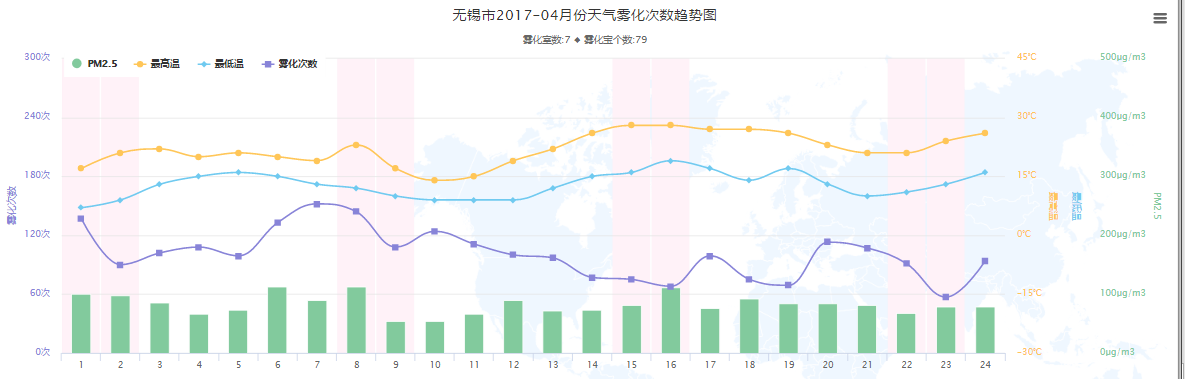

通过雾化次数与天气(温度、湿度、PM2.5)相关联,可得出雾化/哮喘情况与天气因素的关联关系,帮助医院做好防治措施。如图7所示。


图7

爱立信智能雾化器解决方案的应用积极意义在于,利用蜂窝网络及传感技术为各大医院提供雾化室的智能化解决方案;长期积累大量数据,包括各个区域的雾化/哮喘发病趋势,可提供给医院和卫生部门,为医院和国家防治哮喘提供数据支撑;采用物联网技术,大大减少了人工统计雾化次数的工作量,并辅助雾化次数帮助医院完成决策,使医院对哮喘疾病的管理更趋高效、精确,最终惠及广大患者。

爱立信智能螺丝刀解决方案南京爱立信熊猫通信有限公司隶属爱立信集团,主要生产基站,核心网硬件产品,在蜂窝物联网和5G的发展机遇下,在工业4.0和中国智能制造2025的驱动过程中,公司启动了进一步提高自动化和信息化的方案研究,与此同时,爱立信和中国移动签署5G创新战略合作协议,双方启动了基于爱立信南京工厂的工业物联网应用探索,在2017年初设计了全球第一个基于NB-IoT的工具管理方案——智能螺丝刀,作为智能工厂物联网的典型应用在2017年巴塞罗那和上海全球移动大会的两次展示均吸引了众多的关注。

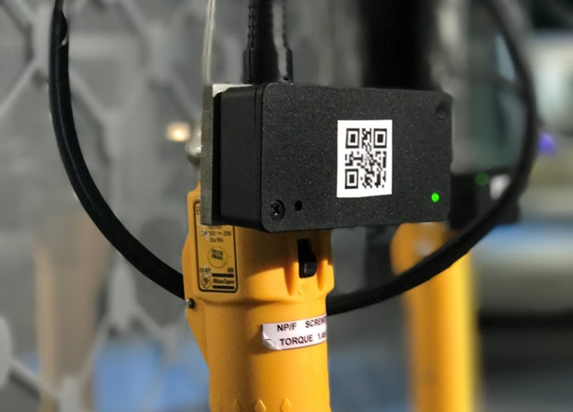

智能螺丝刀解决方案介绍智能螺丝刀是利用传感器,微处理器和NB-IoT模组开发了一个数据采集终端,通过机械固定的方式安装在工厂装配所使用的高精密力矩螺丝刀上,检测到螺丝刀的每一次使用,将累计使用次数缓存在终端里,通过设定的上报间隔,将数据通过NB-IoT网络传输到中国移动物联网开放平台OneNET,通过客户端软件管理按照精确计数的工具维护和力矩校准,关联分析使用次数和校准检测的力矩偏差,通过数据分析动态调准维护和校准周期,并且反馈这些数据结果给螺丝刀厂家改进产品设计和服务。如图8所示。

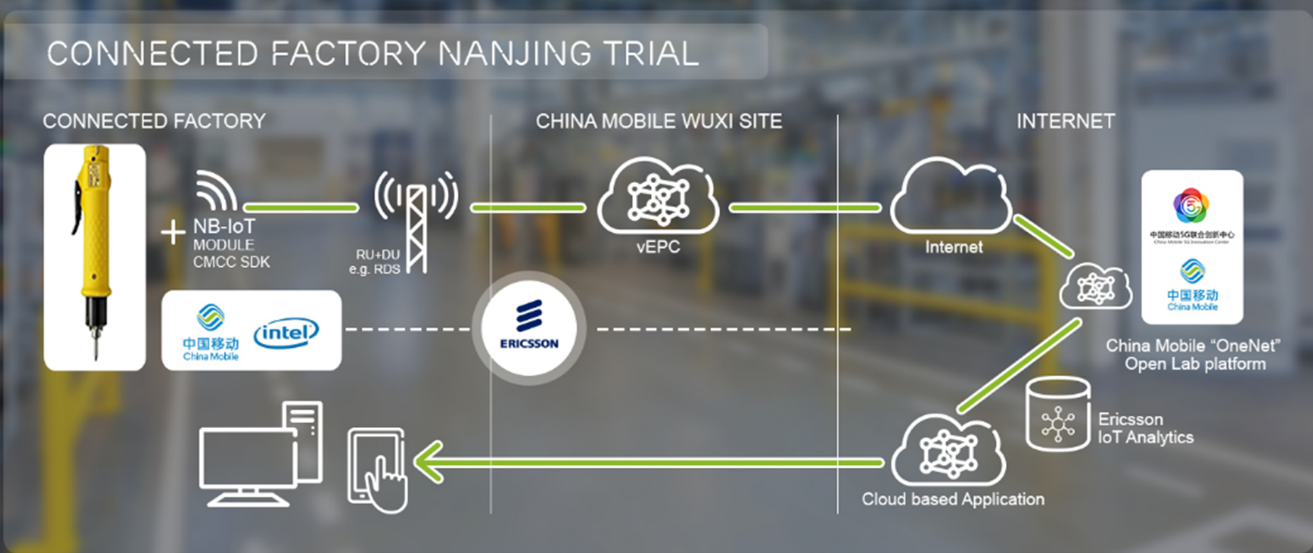

图8  爱立信智能螺丝刀方案

方案创新点1.    改变了此类无源工具的传统管理方式,从靠经验维护到精密维护,保证按照力矩的精密装配,提高生产装配的质量,提高维护人员的工作效率,降低人员成本(以爱立信南京工厂工作量计算可以降低40%人员成本)。

2.    通过NB-IoT传输数据,无需工厂部署任何网络设备来传输数据,部署灵活。

3.    通过设计合理的数据上报间隔和NB-IoT的省电特点,使用电池供电,无需部署弱电供电或者频繁充电,降低维护成本。

4.    通过中国移动OneNET平台在云端管理数据和应用,无需部署本地服务器,节约成本。

5.    通过模块化设计智能数据采集终端,可以通过更换传感器类型快速开发拓展应用,采集并传输不同类型的数据横向应用于不同的领域和行业。



市场前景

此产品可以应用于所有需要精密装配的工厂,部署终端和客户端软件,交付给工厂工具维护部门使用; 或者联合螺丝刀厂家嵌入到产品设计中,作为软硬件一体化的产品销售。

以某大型EMS代工集团举例,粗略估计该集团约有30万到50万把高精密力矩螺丝刀需求,进而推测全国装配制造类工厂的需求在千万量级以上。

在技术和市场的双重驱动下,物联网机会窗口已经打开,产业前景非常可期。到2022年,全球将有约290亿台联网终端,其中约180亿台物联网终端。物联网巨大的市场空间已经打开,IoT将带来的技术、生产力以及业务形态的革命正在启动,针对IoT跨界竞争的大门也已经开启,IoT大潮波澜壮阔,各个行业创新者的精彩表现相当值得期待。在物联网大发展中,运营商面临着前所未有的广泛连接的巨大机遇,同时也面临着能否抓住机遇来实现业务快速发展等挑战。爱立信致力于为运营商提供他们所需要的一切平台,帮助其做好IoT方面的服务。目前,爱立信已经可以提供包括网络层、平台层、应用层等在内的一整套完善的物联网相关技术与解决方案,并已在全球实现广泛的实际应用部署。与此同时,爱立信的大数据分析能力、一体化的专业服务能力,以及多年的物联网项目实施及运营管理经验,都在为物联网项目的成功实施保驾护航。
