旭创科技联合新华三H3C发布400G ZR/OpenZR+相干光模块IPoverDWDM解决方案

责任编辑:程琳琳 2021.08.20 09:30 来源:通信世界全媒体

通信世界网消息(CWW)近期,旭创科技联合新华三H3C推出采用400G ZR/OpenZR+ QSFP-DD相干光模块IPoverDWDM解决方案,该方案在H3C交换机12500R上直接插入400G ZR/OpenZR+ QSFP-DD相干光模块,通过光层传输,实现DCI的IPoverDWDM传输。该解决方案的推出,有助于降低数据中心互联的网络复杂性,增加传输系统的可靠性,实现大容量传输,降低系统功耗和成本。据悉,该方案将在2021CIOE光博会期间现场演示。

目前,旭创科技能够提供全系列100G、200G和400G相干光学解决方案,覆盖ZR(120km短距)、MR(城域)和LH(长距)等各种应用场景,支持CFP2、OSFP和QSFP-DD封装。 联合新华三H3C的解决方案采用了低功耗的400G ZR QSFP-DD DCO(符合OIF 400ZR 规范)或高性能400G OpenZR+(符合OpenZR+标准) QSFP-DD DCO光模块,其中400G ZR QSFP-DD DCO传输距离可以支持到120km,而高性能模式的400G OpenZR+ QSFP-DD DCO传输距离可达480km以上。

S12500R是新华三技术有限公司面向广域网、5G承载网以及数据中心DCI互联场景推出的高性能交换路由器产品。S12500R产品包括S12500R-2L、S12504R、S12508R、S12516R、S12508CR、S12516CR等型号,能够适应不同网络规模的端口密度和性能要求,提供超高密度万兆和高密40G、100G、400G能力,单槽位最大可支持36端口400G,未来将推出单槽位48端口400G单卡。12500R支持SRv6、SR-Policy、SR-TE、BGP-LS、gRPC等先进的SR技术及SD-WAN技术体系,便于使用SDN技术对城域网流量进行精细化调度,同时具有丰富的智能运维功能特性,包括Netstream、SNMP of SR-TE、GRPC、Netconf、PFCDM等。

本次联合测试展示的传输实验主要由旭创科技提供的400G ZR/OpenZR+模块,以及H3C的交换机和传输设备组成。按照典型的DCI传输链路,实现可插拔相干模块在交换机上直接输出,实现IPoverDWDM的解决方案;其中网络分析仪ONT-804完成400G以太网业务信号的产生和接收,交换机实现业务信号的分发和交换,相干模块完成以太网信号从电域到光域的转换,实现线路相干调试和解调,FEC编解码,CD色散和PMD及SOP参数的电域补偿,从而实现400G 80-480Km DCI互联。具体测试详细框图如下:

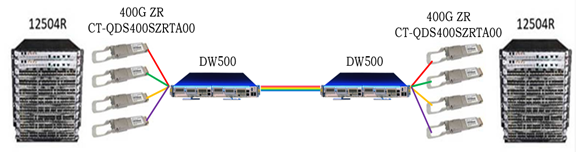

图1. 400G ZR/OpenZR+ DCI解决方案测试示意图

旭创科技相干产品资深总监夏哲表示:400G ZR/OpenZR+ QSFP-DD DCO模块的推出解决了相干模块互通问题,实现交换机直出彩光,有助于降低数据中心互联的网络复杂性,降低能耗和成本,促进相干技术在DCI互联的新应用。

新华三H3C 12500R产品总监孟家涛表示:作为业内领先的网络设备供应商,12500R 400G交换机率先在行业内推出,并完成实施落地,推动400G网络的发展。此次跟旭创合作推出的解决方案,将为DCI场景使用400G 长距打下坚实的基础。

新华三12500R 400G交换机

1.   先进的CLOS+多级多平面交换架构。

2.   采用Comware V9容器化操作系统。

3.   支持路由特性SRV6和FlexE。

4.   支持高精度时间解决方案1588v2。

5.   独立的监控引擎,与业务控制平面完全分离,对设备硬件工作状态进行实时监控,包括电源负载及功率调整、风扇转速自动调整、整机能耗动态调配等。

6.   绿色环保设计,S12500R系列产品通过智能化的EMS引擎系统,支持对电源的智能管理功能,可以支持单板顺序上电,可以控制单板下电,隔离故障/空闲单板,降低系统功耗。

7.   单槽位最大可支持36端口400G,最大传输容量达14.4T,支持CMIS和C-CMIS MSA标准,可适配400G ZR/OpenZR+相干模块,覆盖 80-480Km DCI应用。

旭创科技400G ZR/OpenZR+ QSFP-DD DCO模块

1.  采用7nm DSP技术,硅光集成技术和窄线宽ITLA技术。

2.  支持OIF 400ZR/OpenZR+标准,可与其他制造商的模块实现互联互通。

3.  完全符合 OIF 400ZR/OpenZR+ 光电规范,400G ZR传输距离达120km,400G OpenZR+可达480km。

4.  低功耗,实际功耗仅仅为15W左右, 此款产品大大降低了系统单板的散热压力,减小了系统冷却需求和风扇功耗,工作壳温可达75°。

5.  软件符合CMIS和C-CMIS MSA标准。

6.  应用于DCI互联、边缘网络、5G回传和城域网络等领域。
