摘要
在数智化时代，海量数据的跨广域网高效、安全传输已成为各行业的迫切需求。然而传统的TCP协议在广域网高延迟、丢包环境下，传输性能显著下降。本文提出了一种高效数据快递方案，结合QUIC协议和广域RDMA技术，通过协议优化、软硬协同等手段，显著提升了广域网数据传输的吞吐量和可靠性。数据快递系统支持多任务管理、断点续传、文件校验等功能，可广泛应用于科研数据交换、媒体内容分发、智算跨广域传输等场景，为各行业提供了高效、稳定、可靠的数据传输解决方案，助力用户数字化转型和业务创新。
关键词
数据快递；QUIC；广域RDMA
引言
在数智化时代，数据已成为企业发展的核心驱动力。无论是海量科研数据、还是高清媒体内容分发，海量数据在广域网中的高效、安全传输已成为各行业的迫切需求。尤其是在智算广域网场景下，跨数据中心协同训练、敏感样本的边传边训、模型分发等场景对在线数据迁移的效率提出了更高要求。传统的TCP协议已经显现出在广域数据传输中的性能瓶颈。本文针对传统跨广域数据传输方案存在的瓶颈问题，提出了一种高效的数据快递解决方案，系统阐述了其核心特征、软件架构及技术实现原理。此外分析了数据快递在不同场景中的应用价值，并展望了其未来发展趋势，为提升跨广域数据传输效率开辟了新的路径。
1 传统广域网数据传输方案
在广域网数据传输的场景中，用户需要传输大量数据，传输距离较远，同时需要较高的传输速率。传统广域网通用传输软件如FTP、SFTP等均采用TCP作为传输协议，面对时延、丢包重传场景时因为需要等待RTT确认会引发性能下降，尤其在广域传输网络结构复杂、延迟大、不稳定、误码率高等情况下，TCP协议性能瓶颈越发显著，导致有效吞吐量远低于可用链路的带宽，无法高效利用网络带宽。
为了保障用户的服务体验，需要在协议层面进行端到端的优化，包括：
◆协议优化：改进现有的TCP协议或引入新的传输协议，以提升在广域网环境下的数据传输效率和可靠性。
◆端到端性能：优化数据传输的端到端性能，包括减少协议开销、改进拥塞控制算法、增强数据包传输的可靠性和完整性检测机制。
通过在协议层面进行创新和优化，可以有效解决传统TCP在广域数据传输中遇到的吞吐量下降和性能不足的问题，满足数智化时代对数据传输的更高要求。

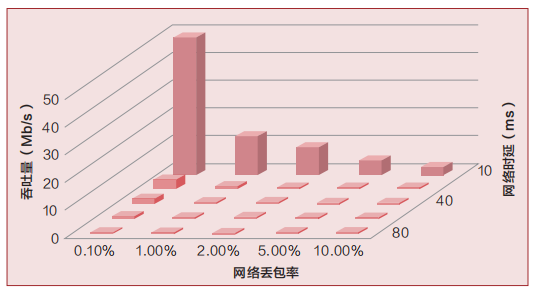

图1 50Mbps链路TCP在不同时延、丢包率下的表现
2 数据快递传输系统
数据快递传输系统旨在解决广域网（WAN）环境下大量数据传输的需求，提供高效、安全、可靠的数据传输服务。该系统具备模块化和高扩展性，结合多种技术和协议，实现端到端的数据传输优化。系统中在应用层运行的传输软件负责控制数据传输的整体流程。通过调用底层的OFED（OpenFabrics Enterprise Distribution）和QUIC接口，实现数据的高效传输。
数据快递系统主要特性
传输协议：基于高效传输层协议，可通过优化拥塞控制算法、流控和ACK处理等手段，提升协议在大数据流场景下的性能。
文件传输控制：支持多任务传输，每个任务支持多连接文件分片传输控制算法，利用多线程充分利用多核资源，提升文件的传输速度。
写入优化：可通过文件写入优化与控制，提升文件系统的写入性能，加快文件落盘速度。
多形态：C/S架构，提供客户端软件操作界面，同时提供命令行操作入口。
数据快递系统软件架构
数据快递系统软件主要包括应用层、接口层、业务层及协议层四个部分。
应用层
提供用户友好的用户界面（UI）、命令行，支持用户通过图形界面和命令行对系统进行操作和控制。同时也提供与用户现有系统集成的SDK等能力。
接口层
作为数据传输的入口，提供与外部系统或应用的接口，接收和发起数据传输请求。
业务层
多任务管理：支持同时处理多个数据传输任务，提高系统的并行处理能力和效率。
多线程管理：通过多线程技术，实现数据传输任务的并发处理，提升传输速度和性能。
上传/下载处理：处理大文件的上传和下载请求，保障数据在传输过程中的完整性和可靠性。
断点续传：文件传输过程中，允许从上次中断的位置继续传输，避免重复操作和时间浪费。
文件校验：通过文件完整性校验，防止文件被恶意修改，确保数据完整无误。
文件分片管理：将大文件分成多个小分片进行传输，减少单个文件传输失败的影响，并提高传输效率。
文件读写：负责对文件进行读写操作，与文件系统交互。
磁盘/存储IO：管理硬盘或其他存储设备的输入输出操作，支持高效的数据读写。
协议层
连接/流管理：管理网络连接的建立、维持和断开，并控制数据流的发送和接收。
流量控制：通过对传输流量的监控和控制，防止网络拥塞，保证传输的稳定性。

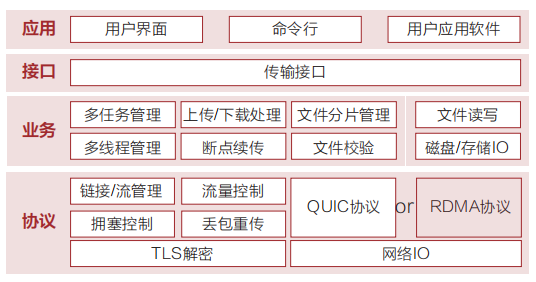

图2 数据快递系统软件架构图
丢包重传：对传输过程中丢失的数据包进行重传，确保数据的完整性和可靠性。
拥塞控制：利用先进的拥塞控制算法，动态调整传输速率，避免网络拥塞。
TLS加/解密：提供传输层的安全加密与解密，保障数据传输过程中的机密性和安全性。
QUIC传输：根据场景需求选择使用QUIC协议进行数据传输，适用于实时或大数据量传输需求。
RMDA：根据场景需求选择使用RDMA协议进行数据传输，适用于基于硬件实现的实时或大数据量传输需求。
网络IO：与网络硬件和驱动程序交互，处理底层的网络输入输出操作。
基于QUIC协议优化
QUIC全称Quick UDP Internet Connections，是一种基于UDP的传输层协议，QUI C数据包包括header和data两部分:
其中:
Header：是明文的，包含4个字段：Flags、Con-nection ID、QUIC Version、Packet Number。
Data：是加密的，可以包含1个或多个frame，每个frame又分为type和payload。
FrameType：数据帧类型包括Stream、ACK、Padding、Window_Update、Blocked等。
Stream ID：流ID用于标识数据包所属的流。
Offset：偏移量，表示该数据在Stream中的字节级偏移量，用于数据排序。
Data Length：数据长度，表示实际应用数据的长度。
Data：实际的应用数据。
基于QUI C协议的数据快递方案无需依赖硬件网卡，QUIC协议进行了多方面的优化，可以在广域网中有效应对高延迟和丢包环境，显著提高数据传输的效率和可靠性。该方案不仅充分发挥了QUIC协议的快速连接、多路复用、流量控制和内置加密等优势，还利用先进拥塞控制，确保在复杂网络条件下仍能维持优异的传输性能。
快速连接：QUIC使用UDP作为底层传输协议，避免了TCP的三次握手，首次连接即可在1-RTT内完成密钥协商和数据传输，同时QUIC连接缓存当前会话的上下文，当客户端再次连接时，可直接使用缓存数据计算通信密钥加密发送应用数据，实现0-RTT握手传输。
多路复用：QUIC支持多路复用，允许多个数据流在同一个连接中并行传输，避免了TCP中的队头阻塞问题。
在多路径中，单纯依靠严格递增的Packet Number是无法保证数据的顺序性和可靠性，QUI C引入一个Stream Offset的概念，依靠Stream的Offset来保证应用数据的顺序。
举例：
假设Stream X的数据分三个帧发送，Offset分别为0、100、200：
Path A:发送[Packet 1:Stream X,Offset=0,Data=0~99字节]
Path B:发送[Packet 2:S tream X,Offset=100,Data=100~199字节]
Path A:发送[Packet 3:S tream X,Offset=200,Data=200~299字节]
接收方行为：
收到Packet 2（Offset=100）时，发现Offset=0的数据未到达，缓存Packet 2。

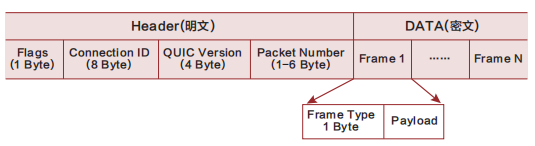

图3 QUIC数据包格式

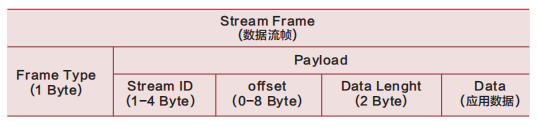

图4 数据帧格式
2.收到Packet 1（Offset=0）后，立即交付0~99字节给应用层，并检查缓存区：
发现已缓存Offs e t=1 0 0的数据，继续交付100~199字节。
3.最后收到Packet 3（Offset=200），直接交付200~299字节。
内置加密：QUIC在协议层集成了TLS加密，确保数据传输的安全性，同时减少了握手延迟。
流量控制：由于QUIC支持多路复用，所以可以支持两种级别的流量控制，即连接级和流级，QUIC是通过WINDOW__UPDATE和BLOCKED帧来实现流量控制，接收端发送WINDOW__UPDATE帧通知对端可用接收窗口已更新，允许发送更多数据，发送端也可以发送BLOCKED帧表明数据发送受制于接收端的窗口，无法发送数据。
QUI C传输层协议通过基于UDP的设计、内置加密、多路复用和流量控制等机制，结合先进拥塞控制算法，显著提高了大数据在广域网传输的效率、可靠性和安全性。相较于传统的TCP协议软件，在延时、吞吐量、可靠性等方面具有明显优势。

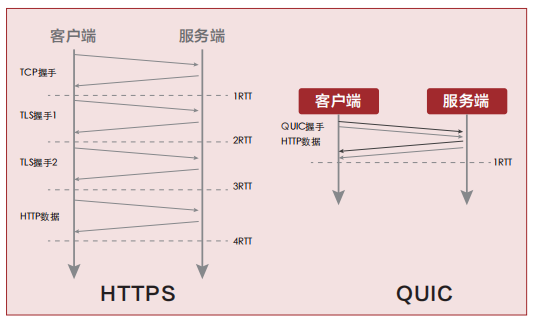

图5 TCP和QUIC连接建立过程

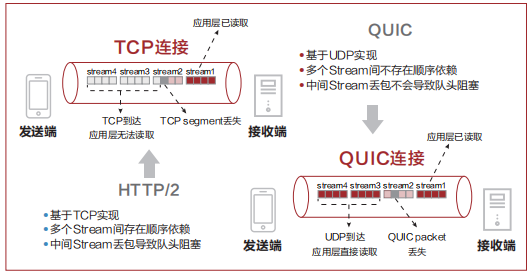

图6 TCP和QUIC多流传输对比
图7 基于Offset保证数据的顺序
基于RDMA软硬协同优化
为了进一步优化广域网大数据传输的性能，业界也正在探索基于广域的RDMA（Remote Direct Memory Access）软硬协同的优化方案。RDMA方案和QUIC方案相比，增加了对网卡硬件的需求，通过网卡硬件卸载数据处理流程，释放CPU资源，同时利用硬件高吞吐的处理能力，大幅度提升数据快递的传输能力。
